MIX8 /MIX17 /MIX36 /MIX72 无缝高清混合矩阵

功能特点/Features

1、输入支持DVI、VGA、CVBS、HDMI、YPBPR、SDI、HDBase-T、光纤及3.5mm音频耳机孔等接口，无需任何转接头或者转接线材；

2、输出支持DVI、VGA、CVBS、HDMI、YPBPR、SDI、HDBase-T、光纤及3.5mm音频耳机孔等接口，无需任何转接头或者转接线材；                                        3、全插卡式设计的工业级机箱，模块化设计，单卡单路，视频和音频高度集成，卡槽坚向排列，易于散热，支持双备份冗余电源，方便用户管理；

4、支持输入信号源统一管理，可对每一路不同的输入信号做字符叠加功能，可任意设置字体颜色及位置，使字符在全屏范围内任意移动，字符随信号的消失自动消失；

5、支持输入输出信号自检测功能，可时时检测当前设备的工作状态，可通过绿色信号指示灯快速判断；

6、支持全高清输入输出，支持不同分辩率输出，同时也支持相同或不同分辩率输出时的拼接功能；

7、整套系统全部采用高速数字处理芯片，带宽高达12.8Gbps,最大支持输入输出1920X1200@60Hz的分辩率信号，中间所有处理过程无压缩无损耗；

8、支持超快速“0”秒切换，切换过程中真正的无延迟、无黑场、无冻结，信号不中断；

9、采用先进的背板交换架构，全高清化处理，有别于传统的PCI总线架构，每一个内部槽位全部采用高速连接器，可使外围的信号全部通过高速连接器与背板主芯片（DSP）进行极速交换，从而确保数据的有效传输，提供更优质的图像显示；

10、支持倍线功能，可对低输入分辩的图像实现倍频和倍线的图像增强处理；

11、支持图像去黑边技术，可对非标准摄像头进行去黑边的裁剪处理。同时也可以对其它格式的输入信号做局部裁剪放大显示功能；

12、支持输出颜色、亮度等参数调整，能配合显示单元做颜色的统一调整；

13、支持拼接输出，可以屏为单位进行快速拼接和分屏，同时支持边缘屏蔽技术，可以有效的解决由于拼接单元物理拼缝引起的图像视觉错位问题；

14、支持EDID的配置管理功能，可根据显示单元的最佳物理分辩率选配匹配的输出分辩率与之相对应；

15、支持标准的HDMI1.3a和DVI1.0协议，支持HDCP，符合SMPTE和ITU标准；

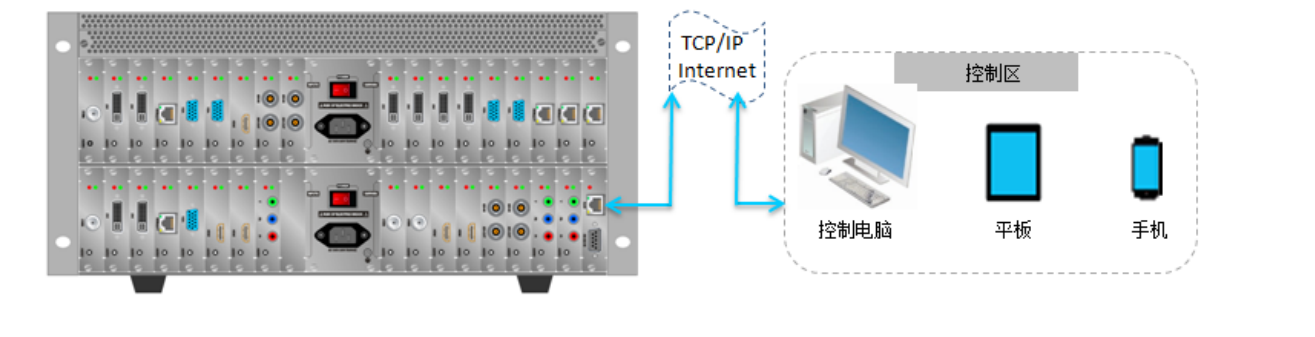

16:多种控制方式:前面板水晶按键管理控制/RS232/LAN/RS-485/IPAD/远程网络控制；

17、支持高端的带灯按键快速控制，同时支持按键锁，在不使用按键操作的情况下，可以对按键进行锁定处理，从而避一些误操作；

18、支持长距离传输，先进的HDBase-T技术可以使信号传输距离达到100米，采用光纤接口传输，可使距离延长至2公里。

19、支持输入HDMI和SDI数字信号的音频解嵌环出功能，同时还能把这两种接口的数字信号内含的音频再分配到后端进行切换输出；

20、支持输出HDMI内嵌音频及解嵌音频输出，同时支持HDMI接口以DVI模式输出，可通过拔码开关进行选择，从而能更好的满足一部分HDMI接口的显示设备不兼容声音传输的需求，同时也支持DVI接口以HDMI模式输出，即DVI接口也可以内嵌音频输出；

21、支持设备使用权限管理：管理员可自定义用户帐号和级别，三种用户权限、高级用户、管理员用户，普通用户。

技 术 参 数:

1、≥8路信号输入, ≥8路信号输出；采用标准机箱；（2U机箱8*8,5U机箱17*17,11U机箱36*36）

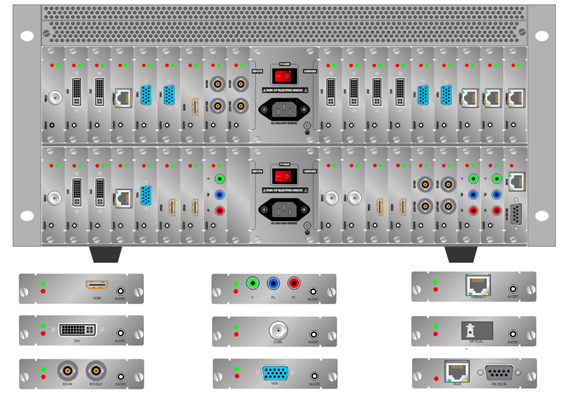

2、全插卡式设计，一路信号一个卡，根据用户需求任意选配、任意组合；易于维护，方便升级；

3、输入信号: CVBS/YPBPR/VGA/DVI/HDMI/3GSDI/网络（HDBaseT）/光纤；

4、支持字符叠加功能，对输入信号进行字符标注功能

5、支持工作状态信号灯指示，自动检测无信号输入状态提示

6、输出信号:CVBS/YPBPR/VGA/DVI/HDMI/3GSDI/网络（HDBaseT）/光纤；

7、输出板卡支持自定义任意拼接功能。

8、分辨率 640*480@60Hz---1920*1200@60Hz（VESA标准），480i---1080p@60Hz（HDTV标准）；

9、输出板卡可任意调节20种分辨率;

10、支持“0”秒切换,切换过程无黑场、无蓝屏，信号显示不中断；

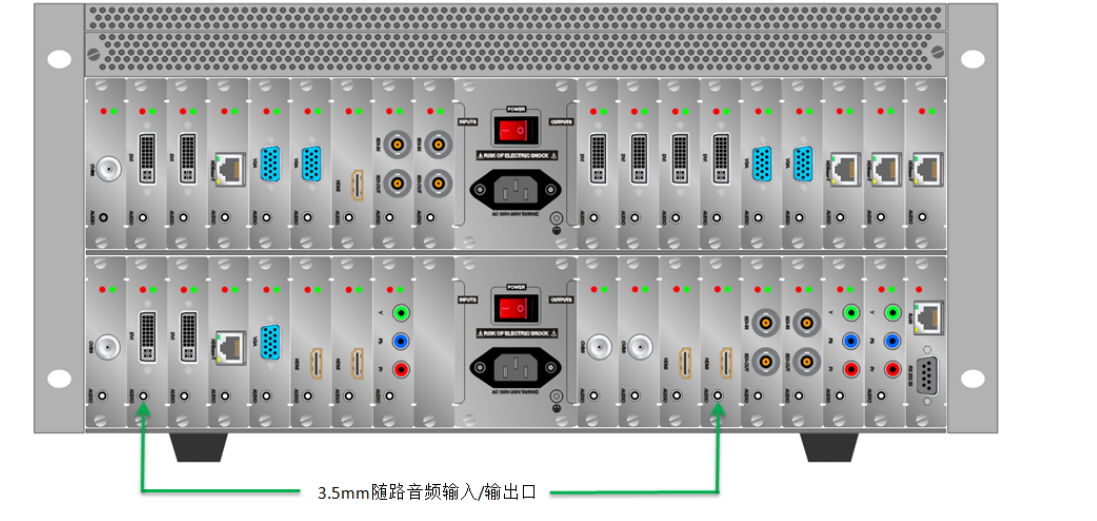

11、支持外部声音的输入与解析，音视频同步切换，输入输出支持3.5mm音频接口；

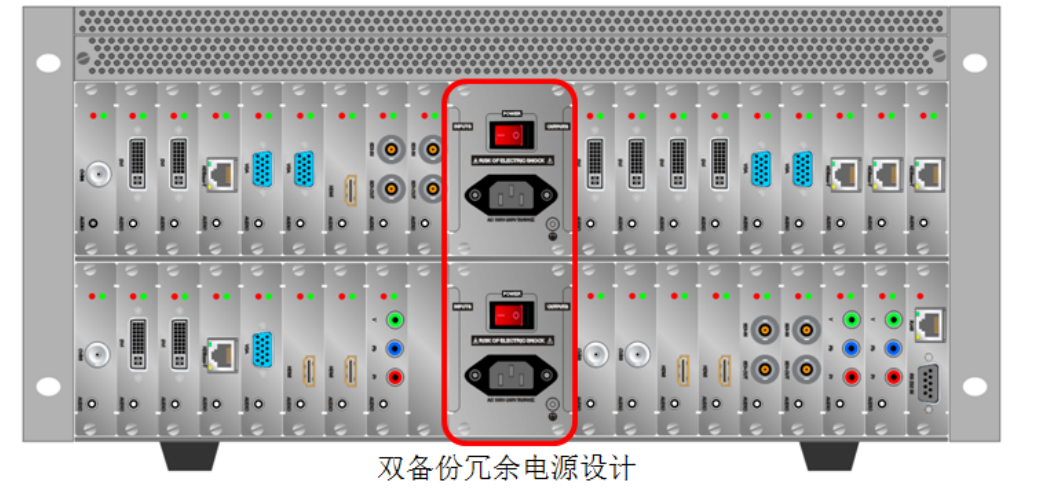

12、双电源冗余热备份；

13、最大带宽：12.8Gbps；

14、传输标准 支持HDMI1.3a和DVI1.0协议，支持HDCP协议和EDID读取功能，符合SMPTE和ITU标准；

15、多种控制方式:前面板水晶按键管理控制/RS232/LAN/RS-485/IPAD/远程网络控制；

整机技术参数

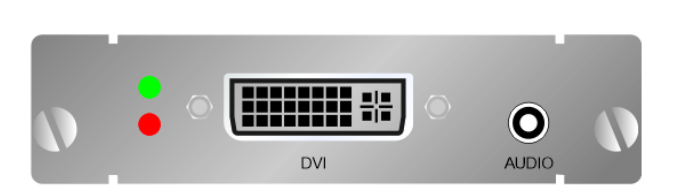

DVI输入/输出卡

支持无缝切换

支持音频输入或输出

支持1920x1200@60Hz以下任意分辨率

自动检测分辨率变化

先进的EDID管理，支持EDID更改（非专业人员请勿操作）

支持红绿蓝三色调整及亮度、对比度调整

工作信号提示灯

可现场配置，即插即用，操作简单

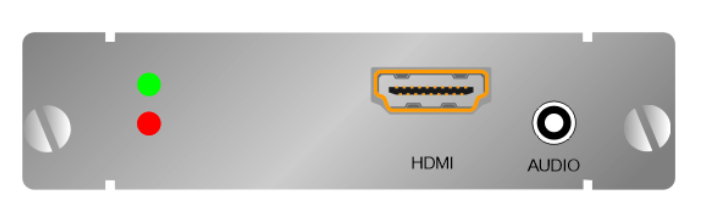

HDMI/IN HDMI输入/输出卡

支持无缝切换

支持输入信号音频解嵌环出，输出信号音频解嵌输出

支持HDMI 1.3协议，兼容DVI 1.0协议，支持1080P全高清信号

自动检测分辨率变化

支持HDCP验证

支持红绿蓝三色调整及亮度、对比度调整

工作信号指示灯

可现场配置，即插即用，操作简单

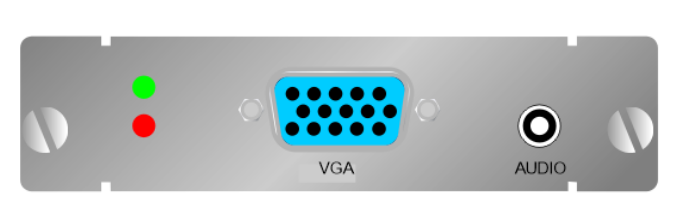

VGA/IN VGA输入/输出卡

支持无缝切换

支持音频输入或输出

Ø 支持1920x1200@60Hz以下任意分辨率

自动检测分辨率变化

支持图像自动调整

支持红绿蓝三色调整及亮度、对比度调整

工作信号指示灯

可现场配置，即插即用，操作简单

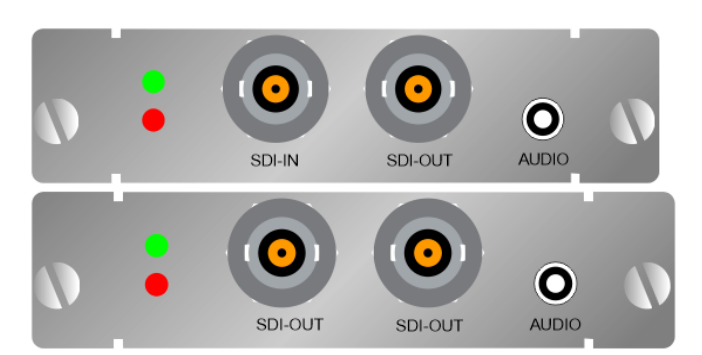

3G/SDI/OUT 3G-SDI输入/输出卡

支持无缝切换

支持输入信号图像和音频同步解嵌环出，输出图像双备份和音频解嵌输出

支持1080P全高清信号

支持SMPTE259M、SMPTE292M、SMPTE424M及ITU标准

自动检测分辨率变化

支持红绿蓝三色调整及亮度、对比度调整

工作信号指示灯

可现场配置，即插即用，操作简单

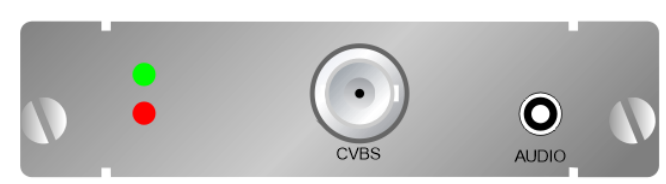

CVBS IN CVBS输入/输出卡

支持无缝切换

支持音频输入或输出

自动检测分辨率变化

支持去隔行技术、3D降噪技术等

支持红绿蓝三色调整及亮度、对比度调整

支持PAL、NTSC和SECAM标准

工作信号提示灯

可现场配置，即插即用，操作简单

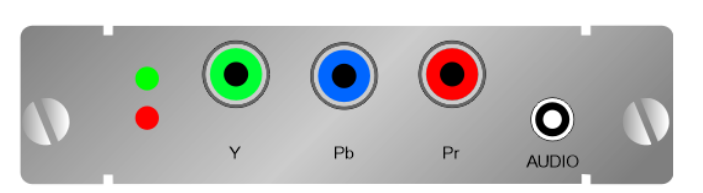

YPbPr/IN  YPbPr输入/输出卡

支持无缝切换

支持音频输入或输出

支持1080P全高清信号

自动检测分辨率变化

支持去隔行技术、3D降噪技术等

支持红绿蓝三色调整及亮度、对比度调整

工作信号指示灯

可现场配置，即插即用，操作简单

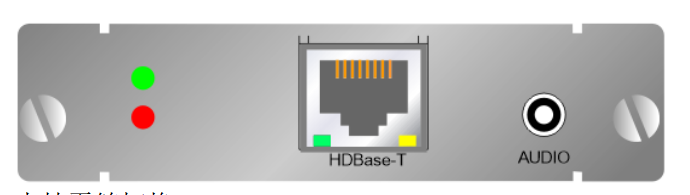

HDBT/IN  HDBaseT输入/输出卡

支持无缝切换

支持输入信号音频解嵌环出，输出信号音频解嵌输出

支持HDBaseT协议，支持1080P全高清信号

支持100米长距离传输（CAT5E/CAT6类屏蔽线）

自动检测分辨率变化

支持红绿蓝三色调整及亮度、对比度调整

工作信号指示灯

可现场配置，即插即用，操作简单

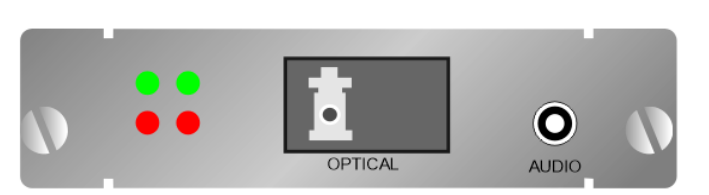

Fiber/IN  光纤输入/输出卡

支持无缝切换

支持输入信号音频解嵌环出，输出信号音频解嵌输出

支持1920x1200@60Hz以下任意分辨率

先进的EDID管理，支持EDID更改（非专业人员请勿操作）

支持红绿蓝三色调整及亮度、对比度调整

工作信号指示灯

可现场配置，即插即用，操作简单

设备特点详细介绍：

1、无缝切换

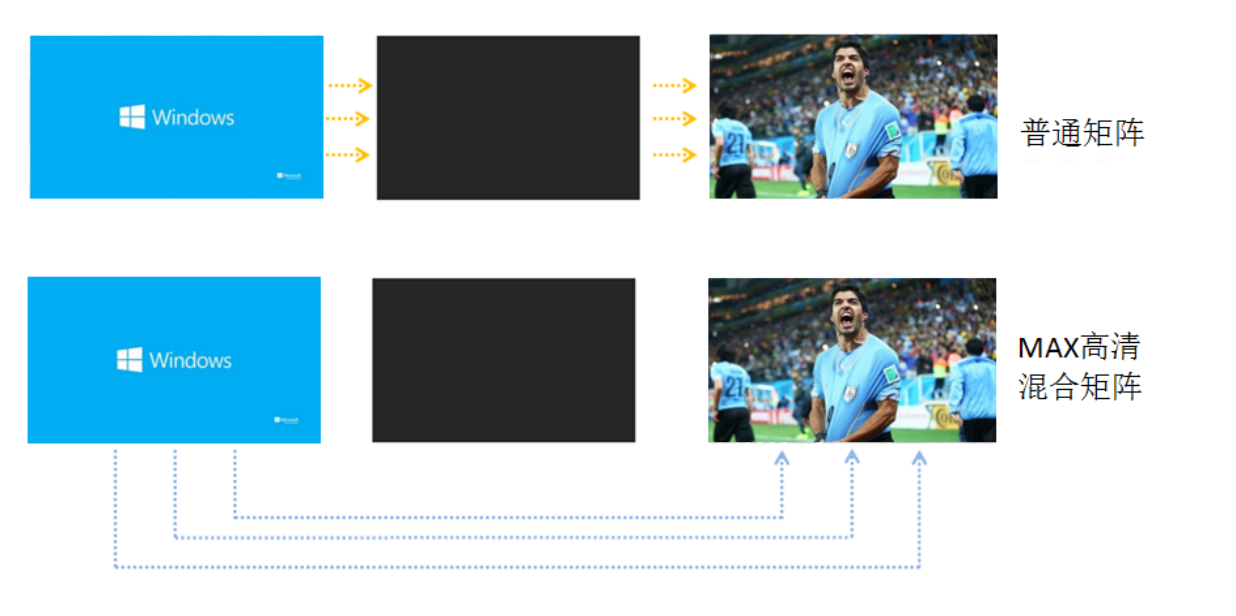

MIX系列数字高清混合矩阵信号实现完全无缝切换，完全连续显示，不黑屏、不蓝屏、不闪屏、不停顿。

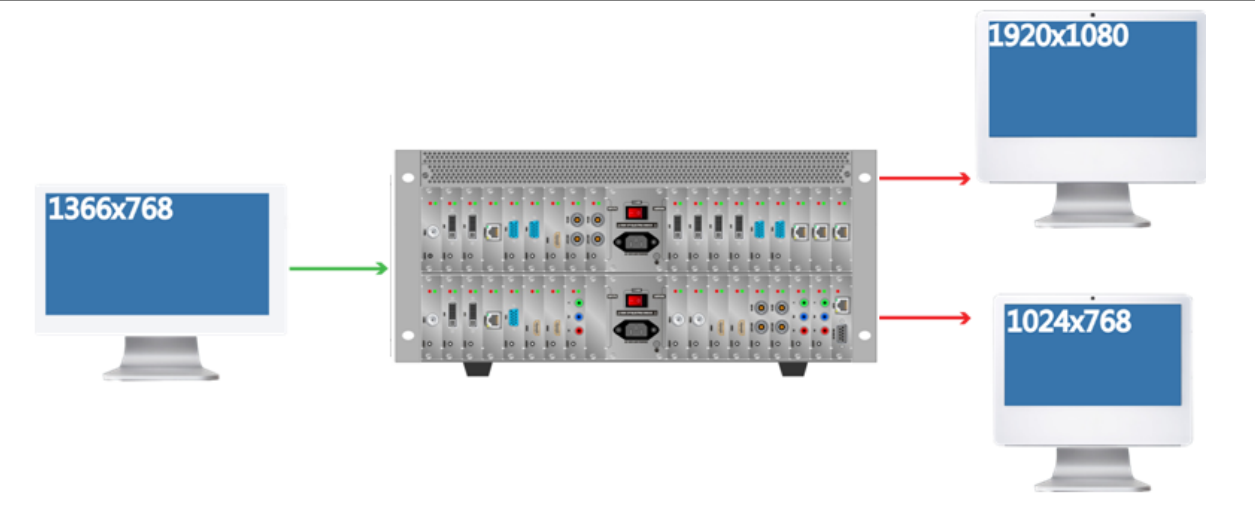

 2、自定义输出分辨率

 MIX系列数字高清混合矩阵设备可为每个输出通道配置相同或不同的分辨率。这样在工程项目上，就可以适应不同型号、不同组别显示器所支持不同分辨率的要求。相比市面上仅能设置一种分辨率的矩阵来说，MIX系列矩阵具有更高的应用灵活性，为针对分辨率要求多样化的工程项目提供完美的解决方案。

 3、随路音频

 MIX系列高清数字混合矩阵设备支持单通道、多通道音视频信号，同时支持HDMI、SDI、HDBaseT和光纤等数字信号输入的音频解嵌环出。

 4、控制方式多样化

MIX系列混合矩阵支持TCP/IP网络或者RS232端口进行控制。将MIX系列混合矩阵接入现有网络的交换机，用户通过网络工作站可对多台矩阵实现独立管理和协同管理，还可通过串口进行级联控制。 MIX系列混合矩阵开放控制协议，支持第三方设备对其进行控制。例如在安防领域，支持通过安防专用键盘进行控制，完成信号切换上屏、重点信号放大等常规操作。

 5、冗余电源设计

系统采用多电源冗余供电方式，共同承担负荷，当系统某一个电源出现故障时，系统自动切换到备用电源供电，保证设备运行的不间断性；同时系统具备自动监测功能，方便用户查看设备的工作状态；

 6、模块化设计，支持热插拔

整个系统采用模块化设计，单卡单路，包括输入卡、输出卡、切换卡、控制卡、风扇、电源等，并支持热拔插。模块化的设计为日常使用和维修带来极大的方便，当系统出现故障时，无需拆开机箱就能实现在现场替换有故障的模块，快速恢复系统正常运行。输入模块和输出模块的热插拔特性使得系统可在不断电的情况下更换、升级输入输出模块，不影响系统的正常工作，保证了系统的稳定、灵活、可靠。

 7、输入信号源标注

 MIX系列高清混合矩阵同时支持对HDMI、DVI、CVBS、VGA、YPbPr、HDBaseT、光纤等输入信号源进行OSD标注管理的功能，同时标注的位置和颜色均可自定义调整。例如在一些项目中，若出现相同接口的信号源且比较难区分的时候，可以通过设备的OSD标注功能对其进行特殊区分，在使用过程中，可以给客户带来极大的方便。

8、输出自带拼接功能

配合功能性输出板卡，单个信号可以跨屏显示，实现对重点信号多个屏幕拼接显示。信号窗口大小和位置可以任意调整。

9、支持输入输出任意混插功能

MIX系列矩阵支持输入输出混合插卡功能，全新推出十七路混插(输入+输出≤17），三十六路混插功能(输入+输出≤36），输入输出任意配置，最大限度的合理分配输入输出资源。

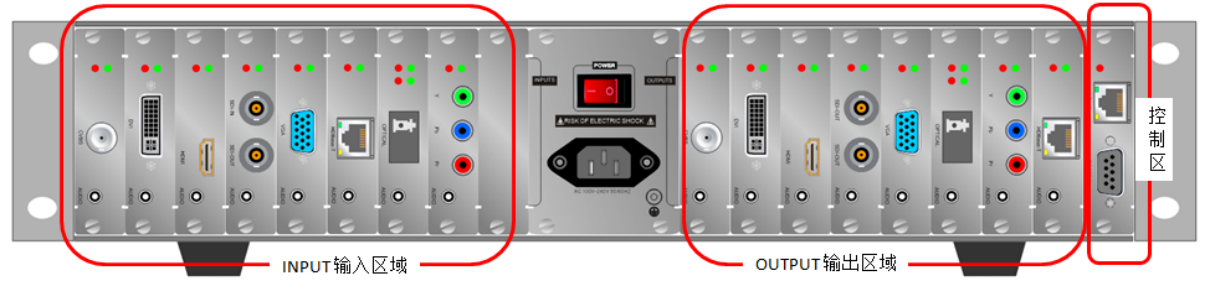

机器前面板、后面板介绍

前面板

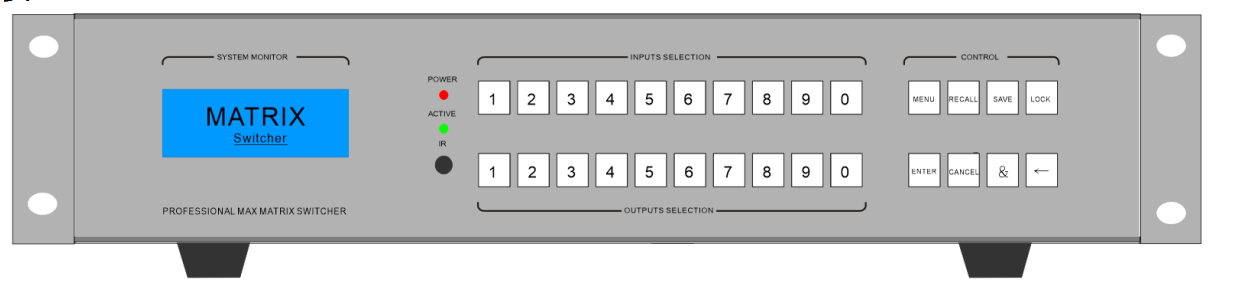

 MIX10主机前面板，包括液晶屏显示区、工作状态指示区、输入、输出数字按键操作区以及功能菜单位控制区四个区域。

1. 界面显示区

LCD液晶显示屏：屏幕可显示设备当前输入输出对应状态信息及用户操作提示信息。

2. 工作指示区

电源指示灯（POWER）：灯亮时表示设备已经接通电源；灯不亮表示设备没有接通电源。

运行指示灯（RUN）：运行指示灯闪烁，表示设备工作正常。

红外接收器（IR）：设备支持红外遥控，此接收器用于接收红外遥控器的控制信息。

3. 输入、输出数字按键操作区

第一排数字为输入信号选择区

第二排数字为输出信号选择区

4.  功能菜单位控制区

MENU： 菜单功能选择，可通过菜单选项配合左边第一排数字进行波特率、蜂鸣器、IP地址等设置

RECALL： 已存场景的调用，配合数定键和ENTER键使用

SAVE： 保存当前需要的场景，配合数定键和ENTER键使用

LOCK： 锁定或解锁按键操作，长按5秒后按键灯亮即为锁定状态，再长按5秒后按键灯灭即取消锁定

ENTER：确定执行按键，配合其它功能键使用

CANCEL：取消前面的操作，回到主菜单

&：输出多选的配合键，如切换输入1到输出3，4，8。可先按第一排数字1，再按第二排数字3+&+4+&+8+ENTER

←：返回到上一步操作

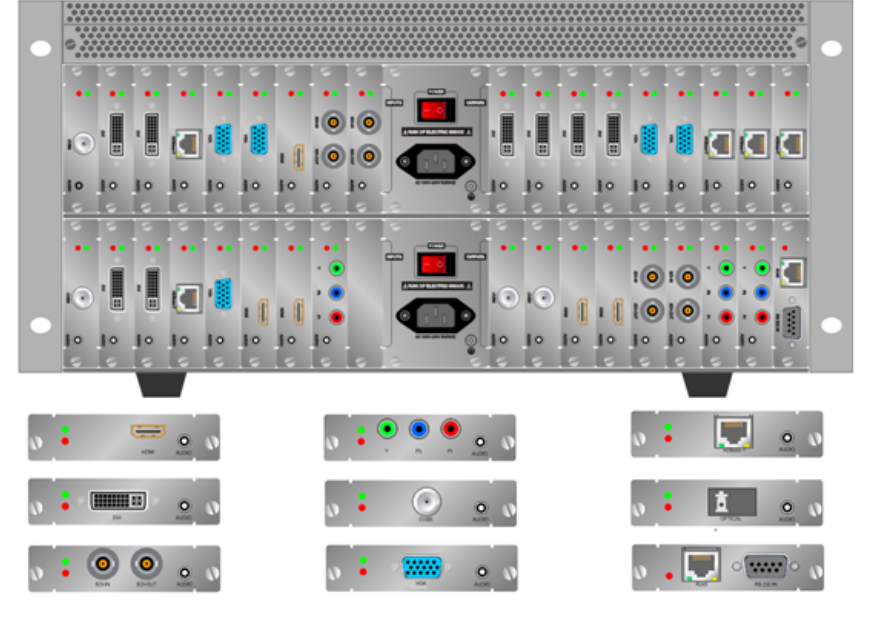

后面板

操控软件

请按照以下步骤开机启动混合矩阵切换器：

1.确定所有输入设备和输出已连接至混合矩阵切换器后面板。

2.打开POWER开关给混合矩阵切换器器上电，待本机执行自我测试后启动。

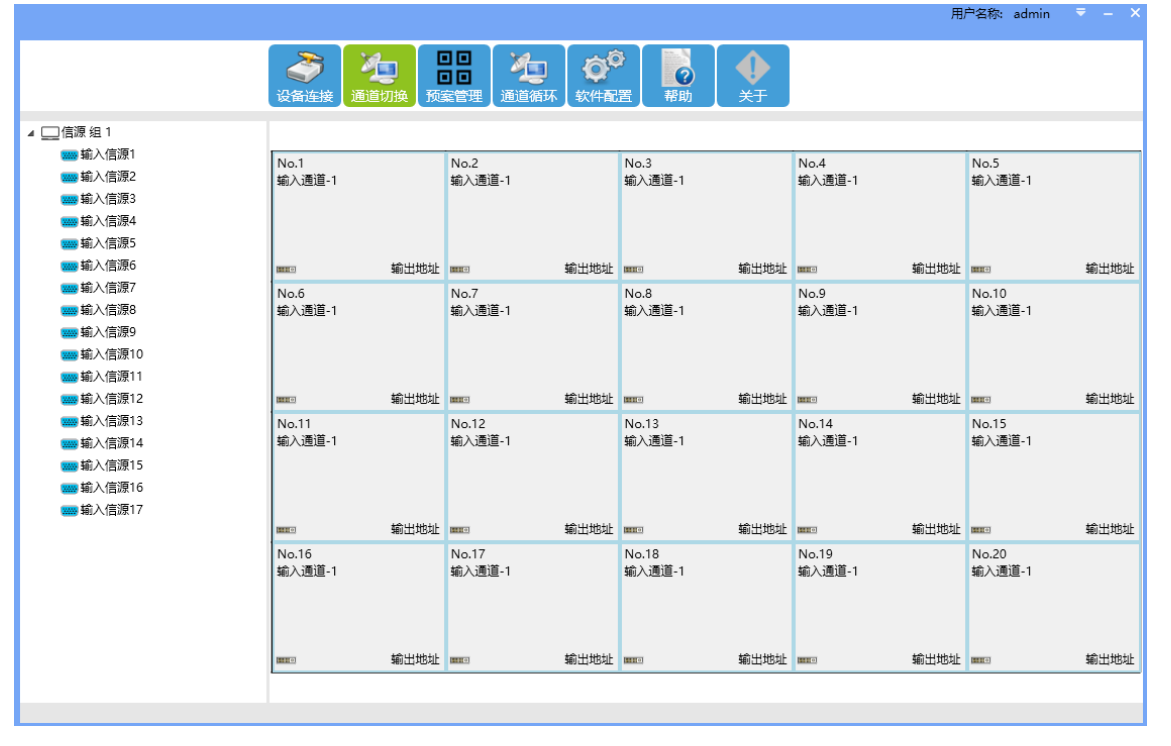

3.打开混合矩阵切换器控制台软件，正确通信后看到如下界面。详细关于切换器软件的详细操作请参考随机附带的软件手册。
